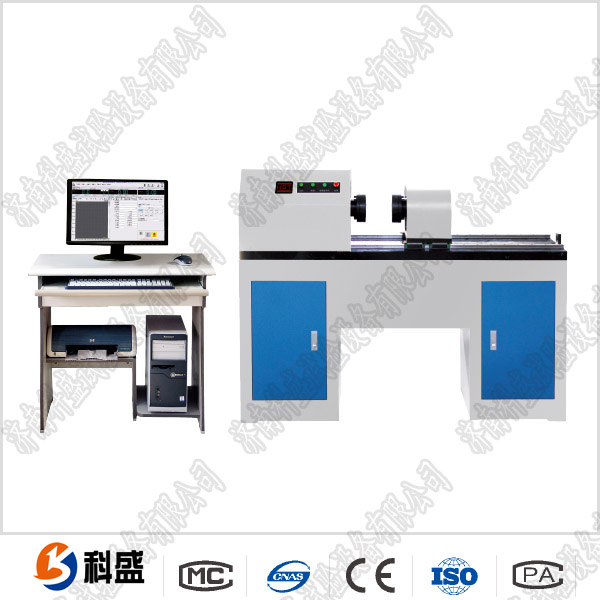

數顯式扭轉試驗機設計依據:QC/T529-2000《汽車動力轉向器臺架試驗方法》。

數顯式扭轉試驗機工作原理：

1、液壓擺動馬達驅動、動態伺服作動器加載

2、電器采用全數字電液伺服控制技術

3、計算機參與控制測量與數據處理、PID自動調節

4、擺動頻率、振幅無級可調

試驗功能：1、靜扭轉剛性試驗2、靜扭轉強度試驗3、逆向超載試驗

4、工件安裝角度可以360 自由旋轉（模擬工礦試驗）

5、繪制試驗曲線6、具有多種自動保護功能

數顯式扭轉試驗機技術指標:1、扭矩

2、負荷50KN

3、行程 100mm

4、扭角 n 360

5、測量精度 1%6、扭角顯示分辨率 0.1 7、主動夾頭轉速 0.2～2轉/分，無級可調8、扭轉方向

正、反兩個方向。汽車動力轉向器靜扭轉試驗臺主要技術指標：1、扭矩：2、負荷：50Km3、行程：100mm4、扭角：n*360o5、測量精度：≤±1%6、扭角顯示分辨率：0.1o7、主動夾頭轉速0.2-2轉/分，無極可調8、扭轉方向：正、反兩個方向
